一二次融合柱上斷路器

斷路器主要用于開斷、關合電力系統中的符合電流、過載電流及短路電流，適用于變電站及工控企業配電系統中作保護和控制之用以及農村電網需頻繁操作的場所。

聯系電話：0577- 62600058

產品介紹

產品概述
ZW32-12/T系列戶外高壓交流真空斷路器(以下簡稱斷路器)為額定電壓12kV、三相交流50Hz的戶外高壓配電開關設備。斷路器主要用于開斷、關合電力系統中的符合電流、過載電流及短路電流，適用于變電站及工控企業配電系統中作保護和控制之用以及農村電網需頻繁操作的場所。
斷路器符合GB1987-2014《高壓交流斷路器》、DL/T402-2016《高壓交流斷路器訂貨技術條件》和DL/T403-2000《12kV~40.5kV高壓真空斷路器訂貨技術條件》等技術標準。

使用環境
1、周?chē)諝鉂穸?上限+45℃,小限-40℃,日平均溫度變化不大于25℃;
2、空氣相對濕度:日平均不超過95%,月平均不超過90%;
3、海拔:不超過2500m;
4、風速:不超過34m/s(風壓700Pa);
5、地震烈度:不大于8度;
6、污穢程度:不超過GB/T5582-1993中規定的IV級;
7、安裝場所:戶外，無易燃、易爆、化學腐蝕以及劇烈振動的場所。

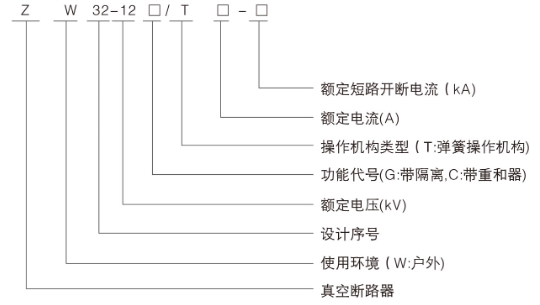

型號說明

技術參數

結構特點
斷路器外形結構如圖1所示。斷路器為三極支柱式結構，主要由三極支柱、機構箱和傳動部分組成。小型化彈簧操作機構安裝于全密封的結構箱內。

外形尺寸

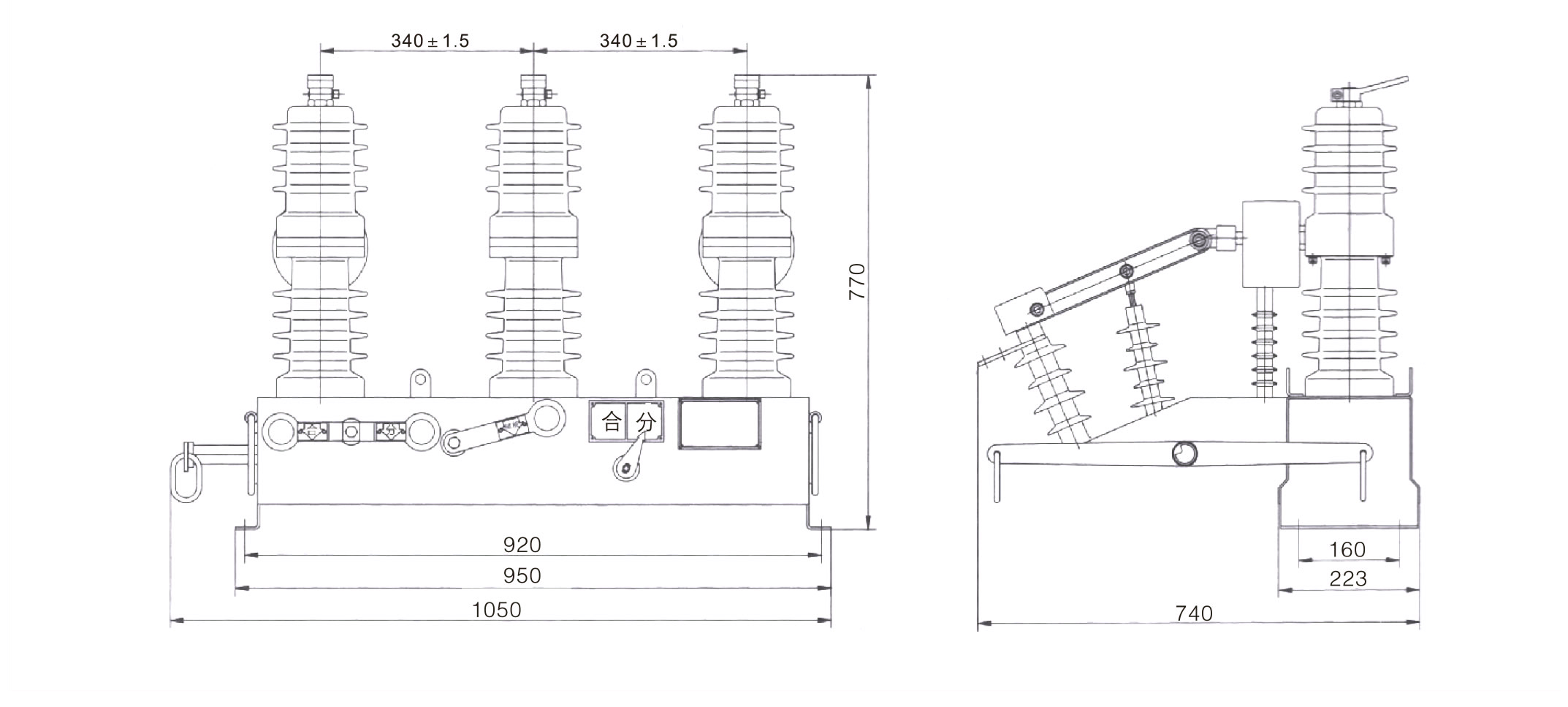

斷路器（帶隔離開關）外形尺寸圖
